一、前言

  串行接口简称串口，也称串行通信接口或串行通讯接口，是采用串行通信方式的扩展接口。串行接口 （Serial Interface）是指数据一位一位地顺序传送。其特点是通信线路简单，只要一对传输线就可以实现双向通信（可以直接利用电话线作为传输线），从而大大降低了成本，特别适用于远距离通信，但传送速度较慢。

  串口通讯(Serial Communication)是一种设备间非常常用的串行通讯方式，因为它简单便捷，大部分电子设备都支持该通讯方式，电子工程师在调试设备时也经常使用该通讯方式输出调试信息，因为Air724U自有一个USB端口用于程序下载和log打印，所以这里主要是讲怎么和其他的单片机或者通讯，不建议用来打印调试信息。

  串口通讯是一种异步通信，异步通讯中由于没有时钟信号，所以两个通讯设备之间需要约定好波特率，即每个码元的长度，以便对信号进行解码。常见的波特率为9600、19200、115200等。

  串口通讯的一个数据包从起始信号开始，直到停止信号结束。数据包的起始信号由一个逻辑 0的数据位表示，而数据包的停止信号可由 0.5、1、1.5或 2 个逻辑 1 的数据位表示，只要双方约定一致即可。

  在数据包的起始位之后紧接着的就是要传输的主体数据内容，也称为有效数据，有效数据的长度常被约定为 5、6、7或 8位长。

  在有效数据之后，有一个可选的数据校验位。由于数据通信相对更容易受到外部干扰导致传输数据出现偏差，可以在传输过程加上校验位来解决这个问题。校验方法有奇校验(odd)、偶校验(even)、0校验(space)、1校验(mark)以及无校验(noparity)。在无校验的情况下，数据包中不包含校验位。

以上内容引用开源一小步的ESP32的两个UART实验有兴趣的自行了解

二、开发板硬件部分

  翻看数据手册，发现芯片一共具有五个串口，其中串口1还具有硬件流控的功能。我们所熟悉的stm32串口一键下载电路就是通过流控来控制开发板进入下载模式。

2.1、UART1/UART2

  我所选用的开发板，预留了一个用于串口通讯的usb口。通过如下图所示的开关，进行串口1和串口2的切换。

在这里插入图片描述在这里插入图片描述
在这里插入图片描述

2.2、UART3/Host UART/ZSP UART

  这三个串口官方将其全部引出，从模块背面就能看到引脚位置。
在这里插入图片描述

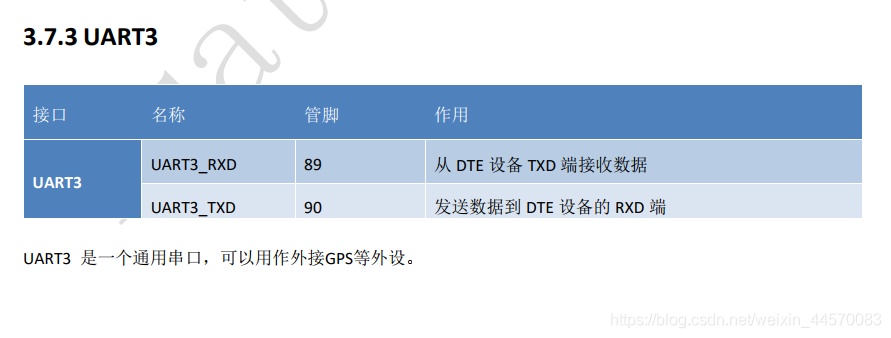

  串口3官方将其引出。
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

2.3、电平转化

  需要注意如果使用Air724U的串口和其他的单片机进行通讯，需要进行电平转换，不可直接与其他单片机相连。

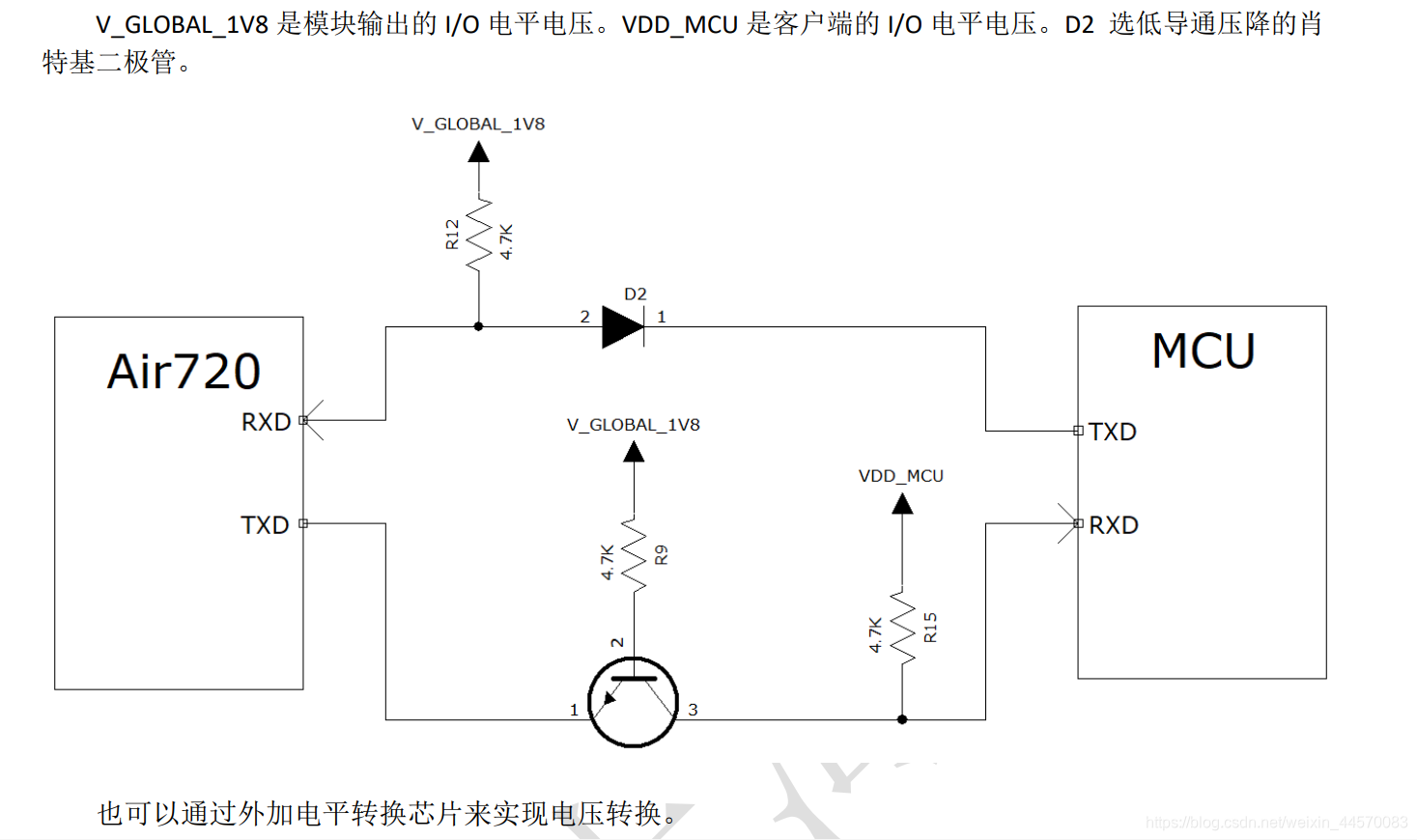

  官方给出了一个电平转化电路的参考电路。

在这里插入图片描述
  首先看第一条线路，MCU发送，Air720接收这一条线路。当MCU的TXD引脚输出高电平时，二极管D2截止，Air720的RXD引脚被1.8v电源拉高。当MCU的TXD引脚输出低电平时，二极管D2导通，Air720的RXD引脚直接接入MCU的TXD引脚。这样就能确保Air720能够接收到MCU发出的高低电平信号，并且输入的高电平不会高于1.8V。

  然后看第二条线路，MCU接收，Air720发送这一条线路。当Air的TXD引脚输出高电平时，三极管截止，MCU的RXD引脚被VDD_MCU电源拉高。当Air的TXD引脚输出低电平时，三极管导通，MCU的RXD引脚直接接入Air的TXD引脚。这样就能确保MCU能够接收到Air发出的高低电平信号，并且输入的高电平能够符合MCU的VDD电平需求。

  有人可能会讲第二条线路为什么不用一个二极管，直接和第一条线路的参考电路一致。本电路适用于MCU的VDD>1.8v。当第二条线路使用二极管时，如果MCU的VDD大于1.8v，当Air输出高电平时也就是1.8v，此时二极管两端仍会存在压降，二极管并不会截止，MCU的RXD就不会被有效的拉高。此时Air发出的高电平部分会丢失，并且Air的TXD引脚会接入更高的电压，一旦超过耐压值。严重会导致Air引脚损坏。

三、编写测试程序

3.1、了解本例程所用到的函数

  使用串口的驱动需要包含#include "iot_uart.h"头文件，我们这里只用到了五个函数，分别是：

/**打开uart
@param port: UART 编号
*@param cfg: 配置信息
*@return TRUE: 成功
*    FALSE: 失败
*/

/**写uart
@param port: UART 编号
*@param buf: 写入数据地址
*@param bufLen: 写入数据长度
*@return UINT32: 实际读取长度
*/

3.2、编写主程序

  主程序里主要做了两件事，就是分别对串口1和串口2进行初始化，两者参数完全一致，唯一一个不同的地方就是两者的消息回调函数不一样。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
T_AMOPENAT_UART_PARAM uartCfg = {0};
BOOL err = 0;
uartCfg.baud = OPENAT_UART_BAUD_115200;				//波特率
uartCfg.dataBits = 8;								//数据位
uartCfg.stopBits = 1;								// 停止位
uartCfg.parity = OPENAT_UART_NO_PARITY;				// 无校验
uartCfg.flowControl = OPENAT_UART_FLOWCONTROL_NONE; //无流控
uartCfg.txDoneReport = FALSE;						//发送完成不通知
uartCfg.uartMsgHande = uart1_recv_handle;			//回调函数
err = iot_uart_open(OPENAT_UART_1, &uartCfg);		//初始化串口1
while (!err)
{
	iot_debug_print("OPENAT_UART_1 open FALSE");
	iot_os_sleep(1000);
}
uartCfg.uartMsgHande = uart2_recv_handle;	  //回调函数
err = iot_uart_open(OPENAT_UART_2, &uartCfg); //初始化串口2
while (!err)
{
	iot_debug_print("OPENAT_UART_2 open FALSE");
	iot_os_sleep(1000);
}

3.3、编写消息回调函数

  回调函数中做的事情也很简单，主要是将接收到的数据，进行格式化后再通过串口发送出去。只有一个要注意的地方就是调用iot_uart_read读取消息后，需要根据接收到的数据长度，在缓存区末尾加上\0。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
uint8 *recv_buff = NULL;
uint8 dataLen = evt->param.dataLen;
if (dataLen)
{
	if (evt->evtId = OPENAT_DRV_EVT_UART_RX_DATA_IND)
	{
		recv_buff = iot_os_malloc(dataLen);
		if (recv_buff == NULL)
		{
			iot_debug_print("uart1_recv_handle_0 recv_buff malloc fail %d", dataLen);
		}
		uint8 len = iot_uart_read(OPENAT_UART_1, recv_buff, dataLen, 25);
		recv_buff[len] = '\0';
		if (len)
		{
			char buf[100] = {0};
			sprintf(buf, "uart1 recv dadalen:%d,data:%s\r\n", len, recv_buff);
			iot_debug_print(buf);
			iot_uart_write(OPENAT_UART_1, buf, strlen(buf));
		}
	}
}

三、编译并下载程序

  完整代码在这，自取。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
/*
 * @Author: your name
 * @Date: 2020-05-19 14:05:32
 * @LastEditTime: 2020-05-22 13:39:40
 * @LastEditors: Please set LastEditors
 * @Description: In User Settings Edit
 * @FilePath: \RDA8910_CSDK\USER\user_main.c
 */

#include "string.h"
#include "cs_types.h"

#include "osi_log.h"
#include "osi_api.h"

#include "am_openat.h"
#include "am_openat_vat.h"
#include "am_openat_common.h"

#include "iot_debug.h"
#include "iot_uart.h"
#include "iot_os.h"
#include "iot_gpio.h"
#include "iot_pmd.h"
#include "iot_adc.h"
#include "iot_vat.h"

void uart1_recv_handle(T_AMOPENAT_UART_MESSAGE *evt)
{
	uint8 *recv_buff = NULL;
	uint8 dataLen = evt->param.dataLen;
	if (dataLen)
	{
		if (evt->evtId = OPENAT_DRV_EVT_UART_RX_DATA_IND)
		{
			recv_buff = iot_os_malloc(dataLen);
			if (recv_buff == NULL)
			{
				iot_debug_print("uart1_recv_handle_0 recv_buff malloc fail %d", dataLen);
			}
			uint8 len = iot_uart_read(OPENAT_UART_1, recv_buff, dataLen, 25);
			recv_buff[len] = '\0';
			if (len)
			{
				char buf[100] = {0};
				sprintf(buf, "uart1 recv dadalen:%d,data:%s\r\n", len, recv_buff);
				iot_debug_print(buf);
				iot_uart_write(OPENAT_UART_1, buf, strlen(buf));
			}
		}
	}
}
void uart2_recv_handle(T_AMOPENAT_UART_MESSAGE *evt)
{
	uint8 *recv_buff = NULL;
	uint8 dataLen = evt->param.dataLen;
	if (dataLen)
	{
		if (evt->evtId = OPENAT_DRV_EVT_UART_RX_DATA_IND)
		{
			recv_buff = iot_os_malloc(dataLen);
			if (recv_buff == NULL)
			{
				iot_debug_print("uart1_recv_handle_0 recv_buff malloc fail %d", dataLen);
			}
			uint8 len = iot_uart_read(OPENAT_UART_2, recv_buff, dataLen, 25);
			recv_buff[len] = '\0';
			if (len)
			{
				char buf[100] = {0};
				sprintf(buf, "uart2 recv dadalen:%d,data:%s\r\n", len, recv_buff);
				iot_debug_print(buf);
				iot_uart_write(OPENAT_UART_2, buf, strlen(buf));
			}
		}
	}
}

//main函数
int appimg_enter(void *param)
{
	//系统休眠
	iot_os_sleep(10000);

	T_AMOPENAT_UART_PARAM uartCfg = {0};
	BOOL err = 0;
	uartCfg.baud = OPENAT_UART_BAUD_115200;				//波特率
	uartCfg.dataBits = 8;								//数据位
	uartCfg.stopBits = 1;								// 停止位
	uartCfg.parity = OPENAT_UART_NO_PARITY;				// 无校验
	uartCfg.flowControl = OPENAT_UART_FLOWCONTROL_NONE; //无流控
	uartCfg.txDoneReport = FALSE;						//发送完成不通知
	uartCfg.uartMsgHande = uart1_recv_handle;			//回调函数
	err = iot_uart_open(OPENAT_UART_1, &uartCfg);		//初始化串口1
	while (!err)
	{
		iot_debug_print("OPENAT_UART_1 open FALSE");
		iot_os_sleep(1000);
	}
	uartCfg.uartMsgHande = uart2_recv_handle;	  //回调函数
	err = iot_uart_open(OPENAT_UART_2, &uartCfg); //初始化串口2
	while (!err)
	{
		iot_debug_print("OPENAT_UART_2 open FALSE");
		iot_os_sleep(1000);
	}

	//创建一个任务
	//iot_os_create_task(TestTask, NULL, 4096, 1, OPENAT_OS_CREATE_DEFAULT, "TestTask");
	return 0;
}

//退出提示
void appimg_exit(void)
{
	OSI_LOGI(0, "application image exit");
}

  查看输出，串口1和串口2都成功的接收到了正确的数据，并且成功格式化输出。
